Esp8266 y Thingspeak para monitorear la temperatura y la humedad relativa

 En la entrada anterior aprendimos a conectar el NodeMCU Esp8266 al ide de Arduino, ahora veremos como hacer que los datos que nos entrega el sensor DHT11 los podamos ver en una página web que promueve el IoT esta es thingspeak.com

La primera parte del siguiente video nos muestra como usar ThingSpeak

Ahora trabajaremos con el ide de arduino https://how2electronics.com/dht11-humidity-temperature-nodemcu-thingspeak/

Funcionó!!!

https://thingspeak.com/channels/1911660/ este es nuestro canal

Primeros pasos con el Nodemcu ESP8266 instalación del driver

 En el año 2013 configuramos nuestro Arduino con un Shield de Ethernet el W510, en esta ocasión queriamos usar de nuevo este módulo pero no funcionó, fue algo frustrante pero fue el punto de partida para conocer el NodeMcu ESP8266 que por $32500 alrededor de 6 dolares viene con un procesador de 32 bits y con un módulo interno de WIFI, mucho más económico y potente que nuestro fiel amigo el arduino uno, por eso nos pudo más la curiosidad y queremos comenzar a trabajar IoT (internet de las cosas) con este, esperamos crear nuestra estación meteorológica con dos variables usando el DHT11: temperatura y humedad relativa del ambiente.

Cuando iniciamos el trabajo con el NodeMCU nos encontramos que hay que instalar primero un driver, para ello seguimos el siguiente video, también están los enlaces a las librerías necesarias.

Enlaces importantes:

• https://github.com/esp8266/Arduino
• https://arduino.esp8266.com/stable/package_esp8266com_index.json

Luego de indicar "Gestor de tarjetas" agregar la primera url se agrega la ESP8266, para probarla se utiliza uno de los ejemplos, el más sencillo es BLINK y otro que se puede usar el WebServer, recuerde cambiar la SSID y la contraseña por la de la red wifi a la cual se conectará.

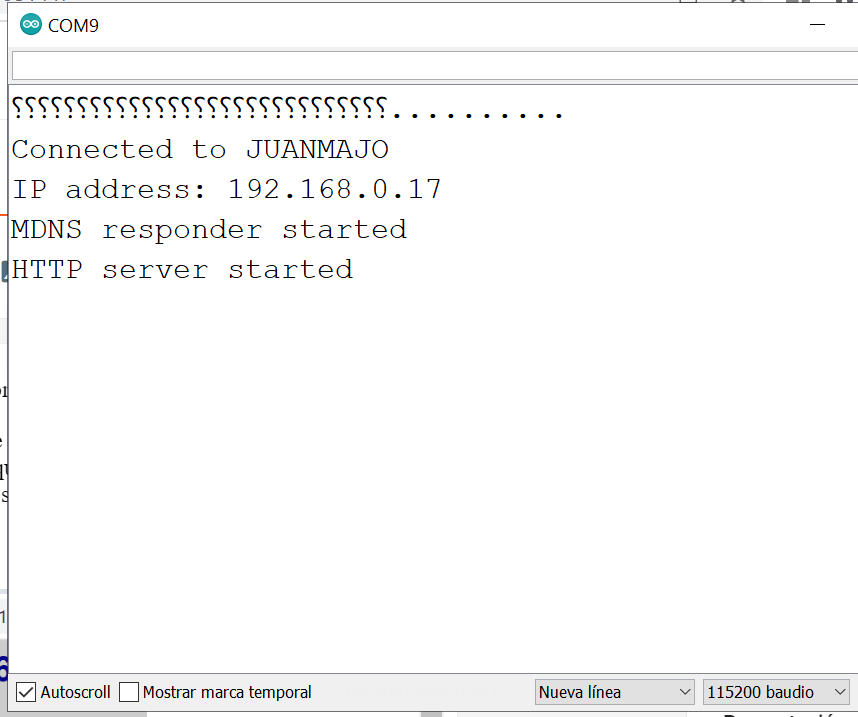

Que alegría cuando muestra esto

Tener en cuenta que la ip se puede ver en el monitor SERIE, y ponerlo a 115200 baudios, sino salen sólo interrogantes.

En la próxima entrada estaremos analizando un pograma que ayuda a crear una estación meteorológica usando el DHT11



Huerta Inteligente, primeros acercamientos con el sistema de control



Este es un primer acercamiento al sistema de control de la huerta inteligente, (procedemos primero con la maqueta). Se compone:

• Dectector de humedad del suelo
• Sensor DHT11 para medir la temperatura y humedad relativa del ambiente
• Una fotocelda con un potenciometro de 10K ohmios para sensar día o noche
• Dos relés, uno para controlar el sistema de riego y otro para controlar la iluminación en la noche si se requiere
• Un Shield Ethernet para poder controlar y monitorear desde la intranet el sistema
• Un router para generar la intranet
• Una placa arduino uno

Por el momento se tienen las conexiones mostradas en la imagen, el sensor de humedad a A0, al fotoresistencia a A1, esta se conecta a tierra, el punto donde va conectado el potenciometro es el que va a A1, en un protoboard se extiende el GND y los 5V para poder alimentar los diferentes elementos del circuito.

Con respecto a los pines digitales, al pin 9 se conecta el DHT11, los pines 6 y 7 se configuraron de salida para poder conectar los reles.

El primer programa para verificar que los sensores funcionen se vislumbra desde el monitor serie y es el siguiente:

#include <DFRobot_DHT11.h>

DFRobot_DHT11 DHT;

#define DHT11_PIN 9

int SensorPin = A0;

int FotoCelda = A1;

int valSonda;//Valor en porcentaje de la sonda

int foto;//Valor en porcentaje de la luz

int iluminacion=7;

int riego=6;

void setup() {

  Serial.begin(9600);

  //configuro los pines 6 y 7 de salida y el 9 como entrada

  pinMode(SensorPin,INPUT);

  pinMode(FotoCelda,INPUT);

  pinMode(9,INPUT);

  pinMode(7,OUTPUT);

  pinMode(6,OUTPUT);

 }

void loop() {

  int humedad = analogRead(SensorPin);

  int luz = analogRead(FotoCelda);

   valSonda=map(humedad,0,1023,100,0);//pasamos a porcentajes



   //PARA ESTA PRIMERA PRUEBA ESTAMOS USANDO SÓLO EL

   //MONITOR SERIE PARA HACER SEGUIMIENTO DE LAS MEDICIONES



   Serial.println("");

   Serial.print("Luz: ");

   Serial.println(luz);

//estos shield de rele se activan con 0, igual hay que revisar

//PRENDO LA ILUMINACIÓN CUANDO SEA DE NOCHE

    //AQUI SE PREGUNTA: ¿HAY SUFICIENTE LUZ?

    //ENTRE MÁS INTENSIDAD DE LUMÉNES O LUZ MÁS

    //PEQUEÑO SERÁ EL VALOR MOSTRADO

    //POR ESO SEGÚN LO VISTO DE LA FOTOCELDA EMPLEADA

    //CON UN VALOR POR ENCIMA DE 700 SIGNIFICA QUE ESTA OSCURO

    //Y REQUIERE ENCENDER LA ILUMINACIÓN

    if(luz < 700)

      {

        digitalWrite(iluminacion,HIGH);//OFF

      }

      else

      {

        digitalWrite(iluminacion,LOW);//ON

      }



   Serial.print("Humedad en el suelo: ");

   Serial.print(valSonda);

   Serial.println("%");

//ACTIVO LA MOTOBOMBA

     if(valSonda < 80)

      {

        digitalWrite(riego,LOW);//ON

      }

      else

      {

        digitalWrite(riego,HIGH);//OFF

      }



//leemos la temperatura del DHT11 conectado al pin 9

   DHT.read(DHT11_PIN);

   Serial.print("Temperatura: ");

   Serial.print(DHT.temperature);

   Serial.println("°C");

   Serial.print("Humedad relativa: ");

   Serial.print(DHT.humidity);

   Serial.println("%");

   //esperamos un segundo

   delay(1000);



}



En la próxima entrada hablaremos del ethernet shield para poder verlo desde la intranet, recordar que el router a sido configurado con un rango de ip de 192.168.1.100 a 192.168.1.199 dentro de ese rango de ip se le asignará al shield, que será el 192,168.1.101 y este sera el servidor al cual ingresar para controlar el sistema, para la wifi se dejó el SSID "HuertaInteligente" con la clave 0123456789 esperamos más adelante poder darle más seguridad a la página para que sólo el administrador pueda hacer el control del sistema.

Hidrolizas: app inventor y aplicación en arduino para prender y apagar la motobomba desde el celular (maqueta)

Al modulo HC-05 se le puede alimentar con 3.3V al rele con 5V así alcanzan los pines del arduino uno, en caso de requerir contraseña el bluetooth probar con 0000 o 1234

 En este caso sólo vamos a encender o apagar la motobomba a través de un rele conectado al pin 13 del arduino usando un HC05 para la transmisión bluetooth. El programa a emplear es el siguiente:

//defino el pin a utilizar al igual que una variable

//para determinar el estado del bluetooth

int led13=13;

int estado=0;

void setup(){

  Serial.begin(9600);

  pinMode(led13,OUTPUT);

  //pongo la motobomba OFF

  digitalWrite(led13,HIGH);

  //el shield se activa con un 1 para apagar la motobomba

  //es un poco extraño, pero así funciona

 }

//recuerde que conectamos del módulo HC05

//tx al rx (pin D0) del arduino y rx al tx (pin D1) del arduino

//los cables común

void loop(){

 if(Serial.available()>0){

 estado = Serial.read();

 }

 if (estado =='1'){ //prendo la motobomba

   digitalWrite(led13,LOW);

  }

if(estado=='2'){ //apago la motobomba

   digitalWrite(led13,HIGH);

  }

}

Ahora este es el programa apk para el celular: https://drive.google.com/file/d/1T4GgTI_9DnctKvz1ER-hzQcR8fN7HEjT/view?usp=sharing instalarlo dando confianza a fuentes no conocidas, esta app fue elaborada con app inventor.

Luego de instalar la app, ya con todo listo, abrimos la aplicación, damos clic en "Conectar BT" qu está en color azul buscamos el HC05, cuando se conecta se pone de color verde, en caso de que exista algún problema, cerrar la aplicación, apagar el bluetooth del celular, volverlo a prender, buscar el HC05 y ahora si volver con la aplicación, la aplicación es muy sencilla, la tome de el profe Garcia https://www.youtube.com/watch?v=j-cUDfmtq5g
